時間:2022-08-17| 作者:admin

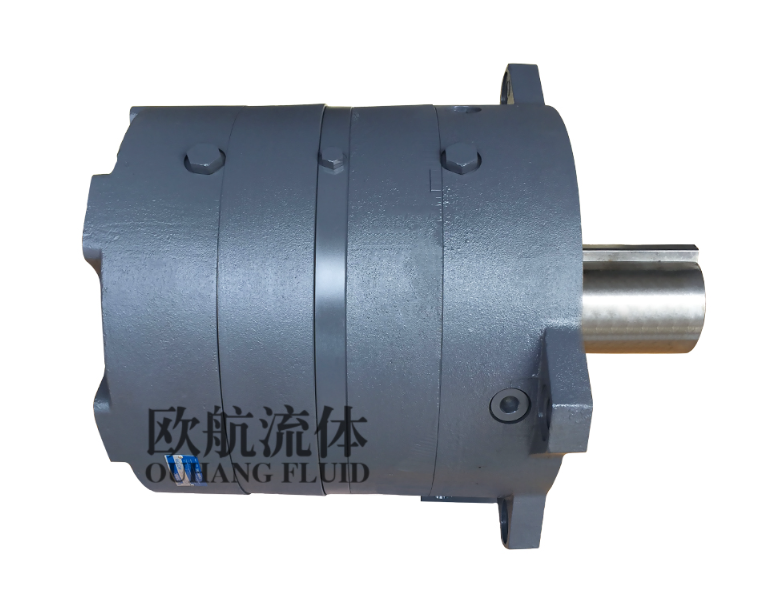

馬達在一些動力機械產品中使用,需要通過馬達來產生動力,在不同的產品會(huì )使用到不動力的馬達,葉片式液壓馬達是液壓馬達中之一,它的原理是壓力油的作用,出現受力不平衡的力在轉子中產生扭矩。高速葉片馬達是一種液壓馬達,它與外殼(定子環)接觸并在流入液體的作用下使轉子旋轉。與葉片泵相比,葉片呈放射狀排列,頂部?jì)蓚葘ΨQ(chēng)倒角,以滿足高速葉片馬達的正反轉要求。
預緊彈簧和燕子彈簧置于轉子兩側的環形槽內,迫使葉片與定子內表面緊密接觸。高壓和低壓油腔連接到葉片底部,以確保向葉片底部持續供應壓力油。通道內裝有梭閥。葉片馬達體積小,轉動慣量小,運轉靈敏,換向頻率高,但運轉時漏電大,不能低速運轉。適用于需要高速、小扭矩、動作細膩的場合。
高速葉片馬達特點:
1、排屑槽呈放射狀,可雙向旋轉。
2、定子內曲線由4個工作段和4個過渡段組成。
3、機殼內有兩個單向閥,使葉片馬達的旋轉方向不影響葉片下方的壓力油。
4、葉片數量通常均勻,葉片在轉子中對稱布置,轉子在工作過程中承受的徑向水力平衡較小。
5、葉片底部有彈簧,使葉片在初始狀態下靠近定子內表面形成一個封閉的工作腔。否則,進油腔將與回油相連,無法形成油壓或輸出扭矩。
6、刀片底部裝有一個用銷釘固定的燕子彈簧。防止壓力室在啟動過程中相互串通。
7、葉片馬達的葉片呈放射狀排列,傾角θ=0°。葉片頂部對稱倒角,滿足正反轉要求。
為了增加高速葉片馬達的工作壓力和速度,應降低葉片和定子之間的壓力以減少接觸磨損。為提高容積效率,浮動閥板可在壓力油的作用下壓靠轉子端面,自動補償軸向間隙。
